海尔全自动波轮洗衣机洗涤排水正常但脱水不转故障的维修实例

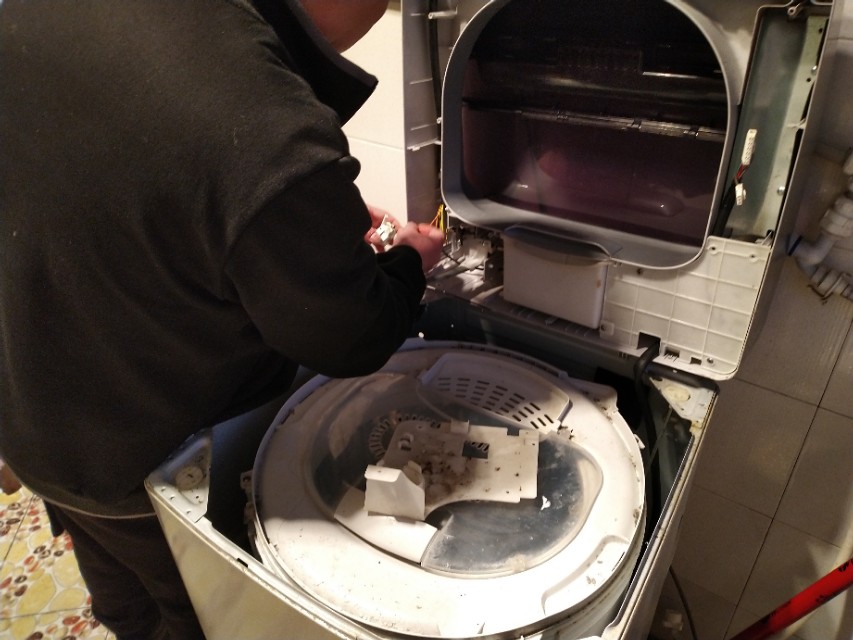

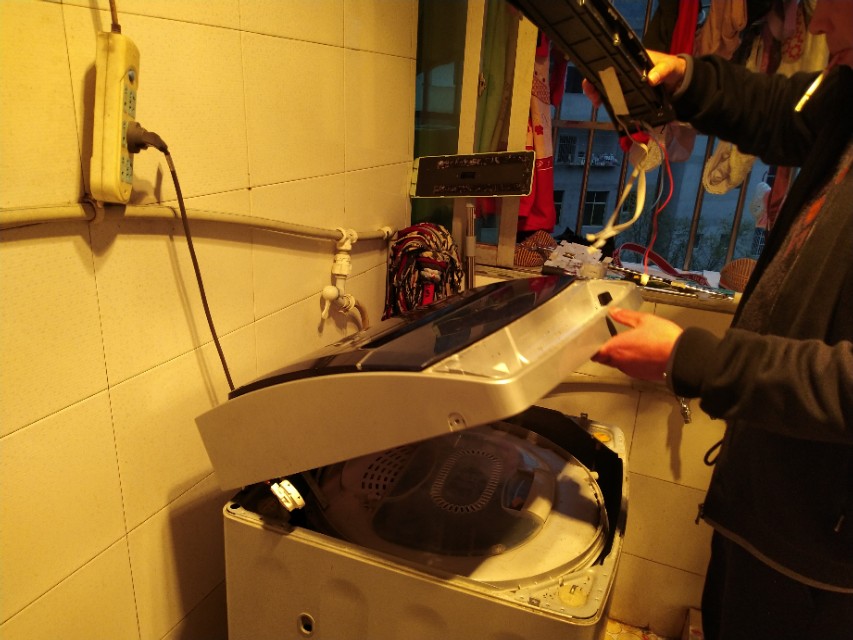

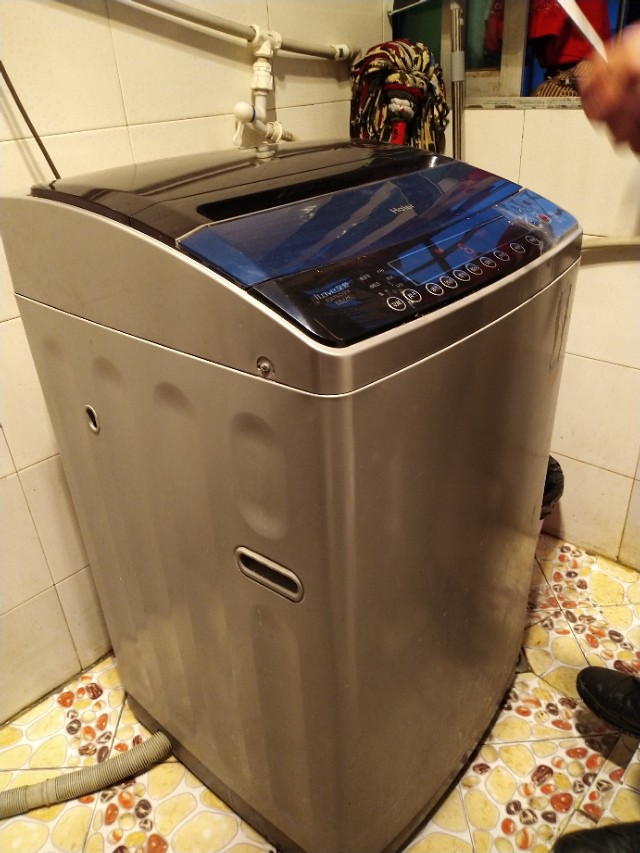

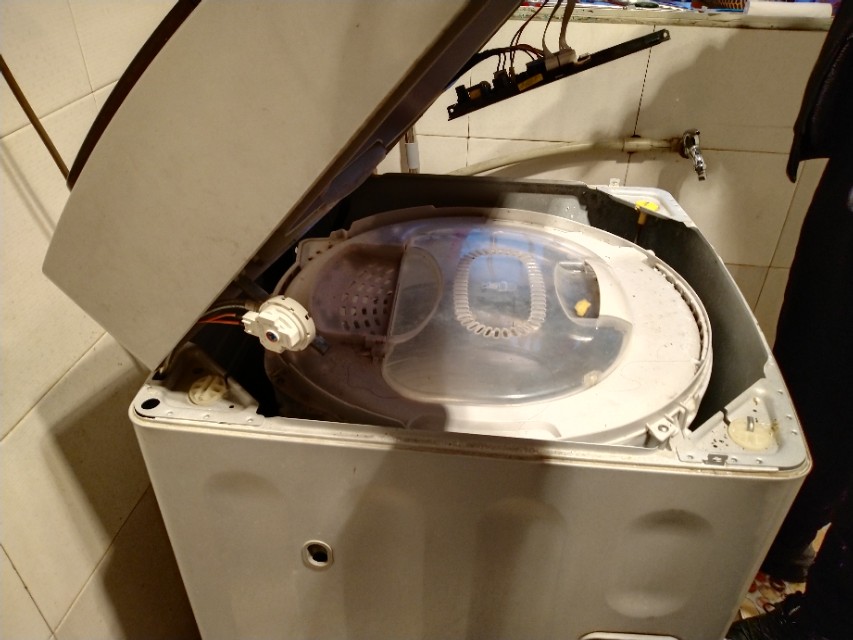

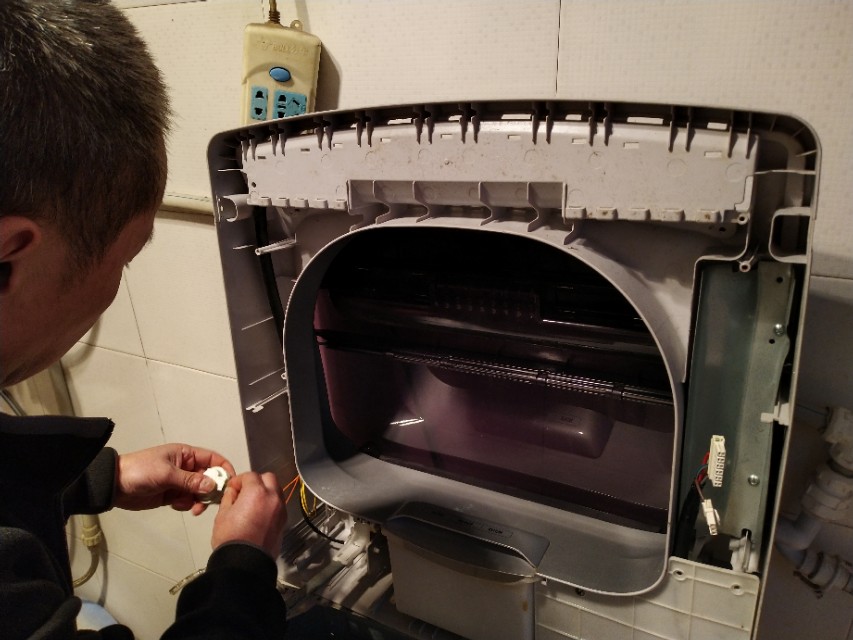

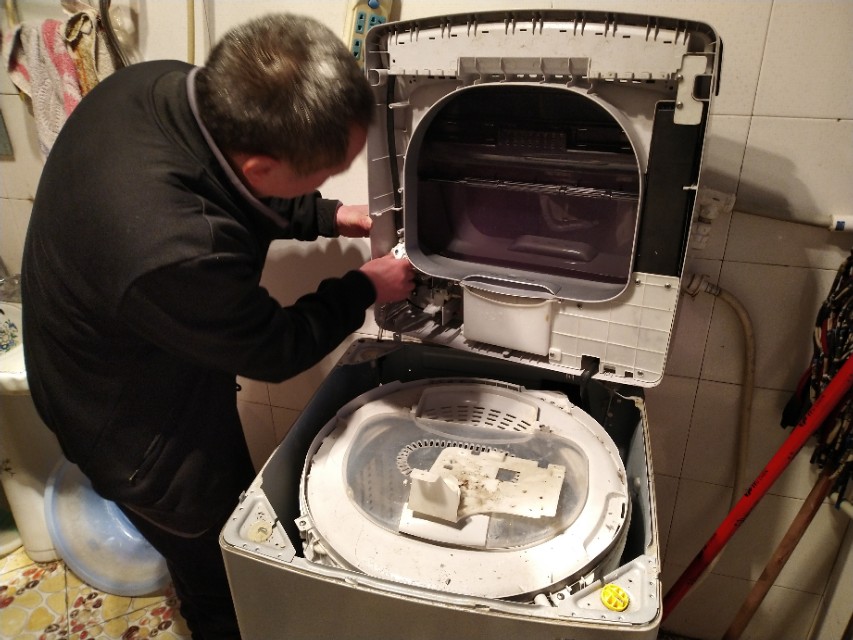

今天上门给用户修一台海尔全自动波轮洗衣机，用户说洗衣服正常，就是不能脱水，于是便插上电源试机，选择好水位，启动机器，确如用户所说，到达设定水位以后，机器正常洗涤，第一次漂洗结束，正常排水，显示屏脱水时间开始倒计时，就是没见电机转动，于是拆开后盖检查，牵引器也正常带动拔叉分离，用手转动内桶也灵活转动，然而就是不见电机转动，分析驱动板没给电机送来电源，但洗涤正常，说明驱动板也是正常的，因为洗涤时正反转都是正常的！脱水时主板程序只控制它的正转驱动，然而要正常进入脱水程序，主板这时必须检测到内桶里的水已放干，难道是水位传感器的问题？但洗涤时水位没发现什么问题，该不会是电脑板坏了吧？由于当时手里没有带水位传感器，当然更没有电脑板，使维修进入两难，无赖只好把电脑板，驱动板和水位传感器拆下带回店里测试。

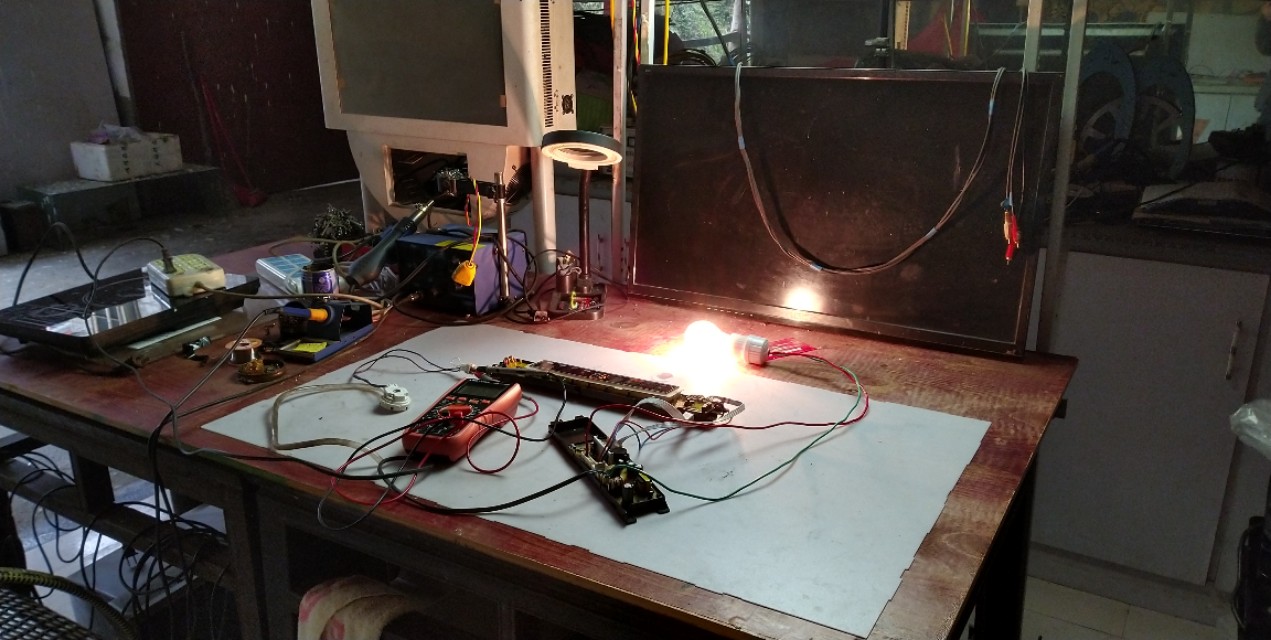

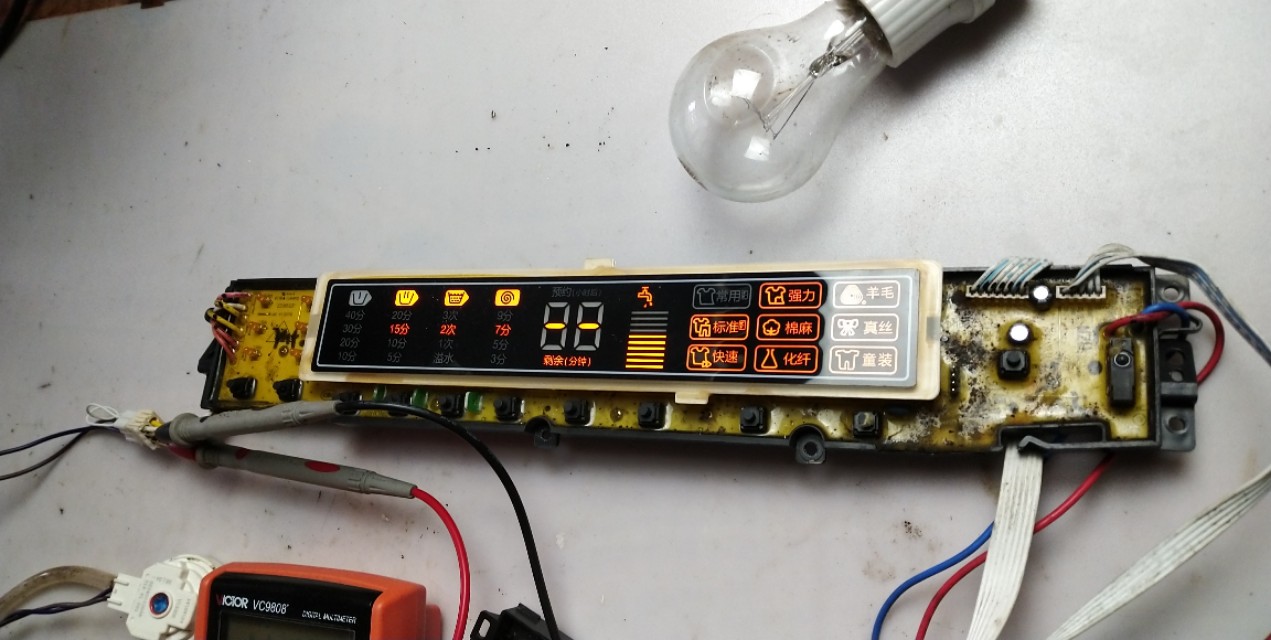

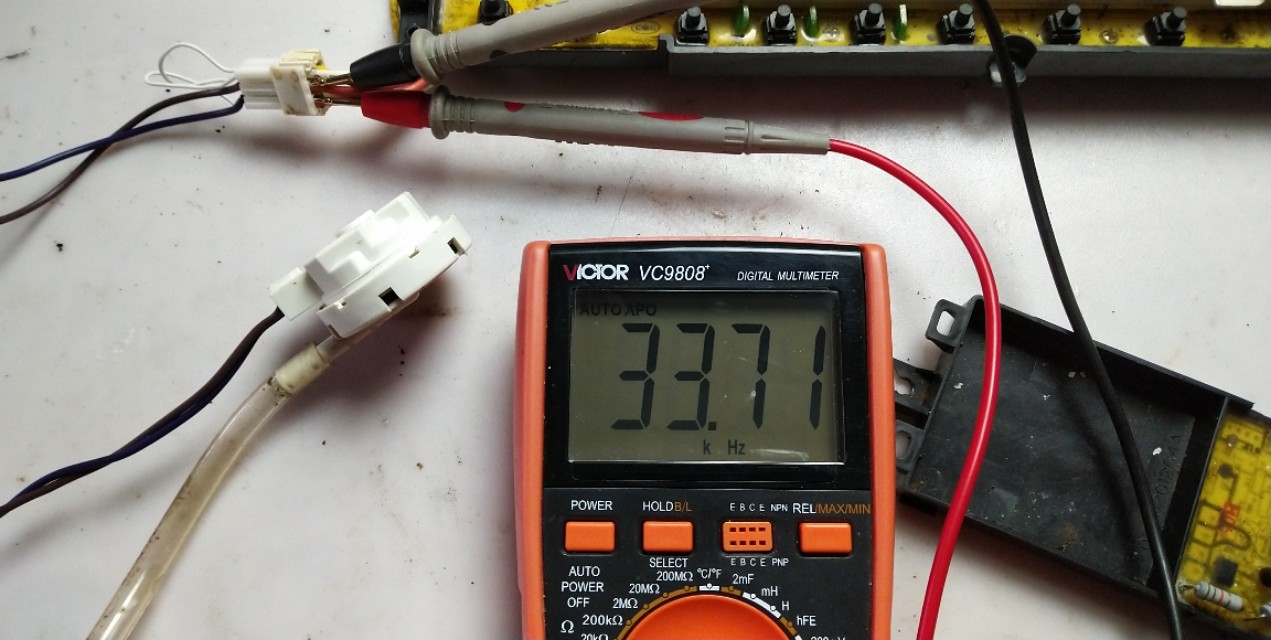

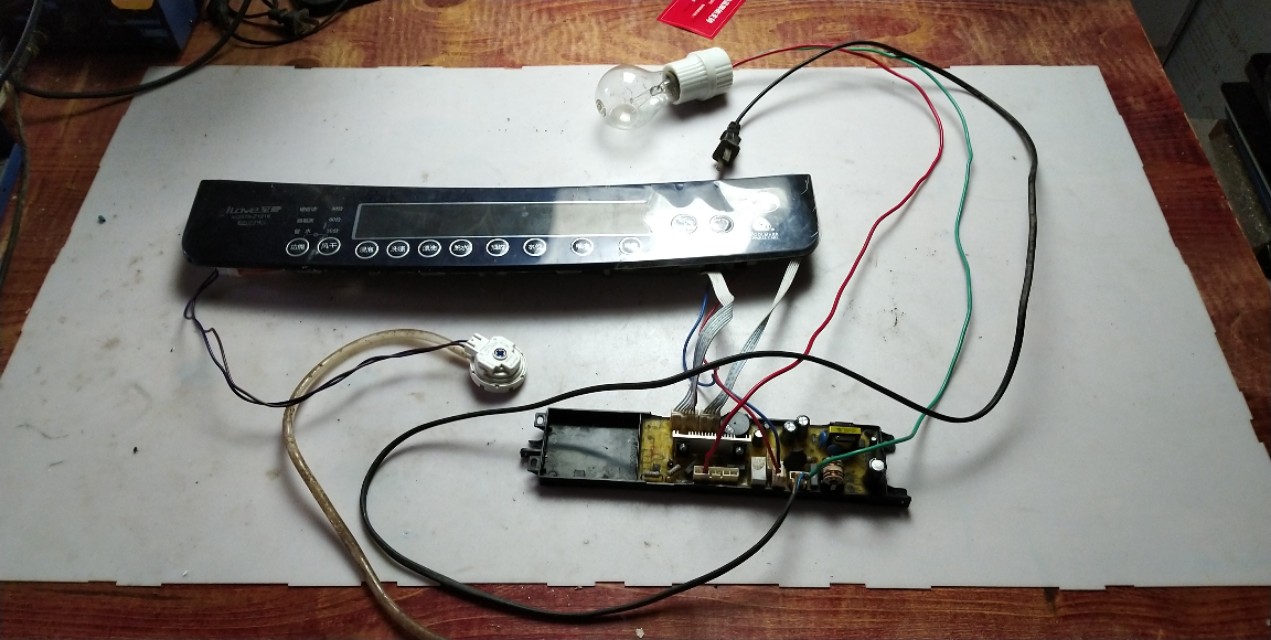

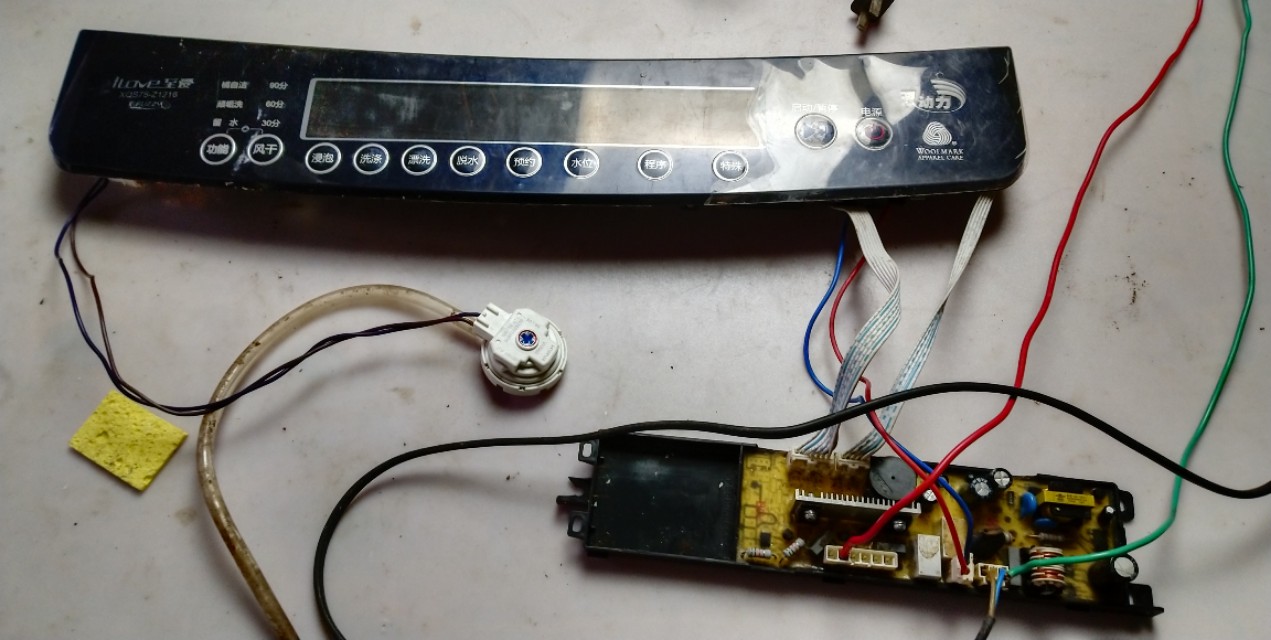

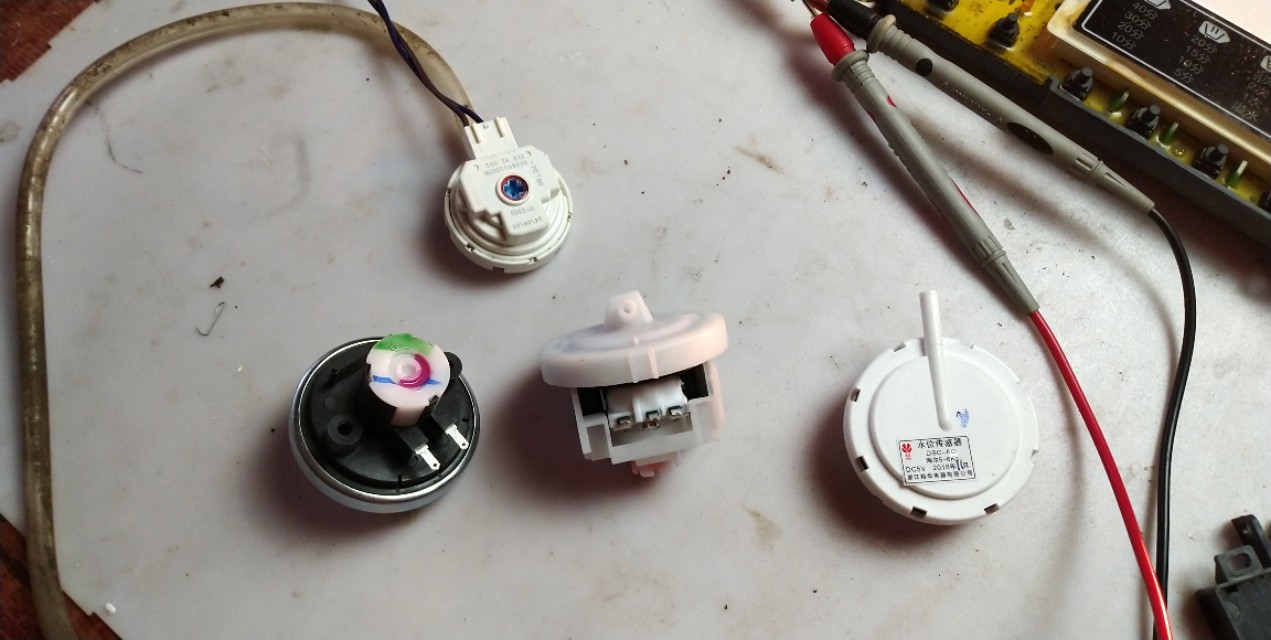

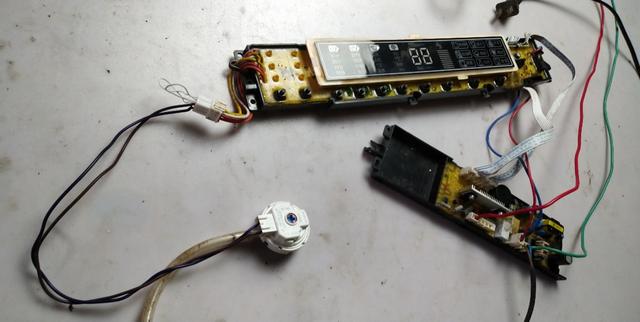

晚上回到店里，用电源线连接好电源，用导线连接好水位传感器，并用导线短路门开关和安全开关，用100瓦电灯泡做电机负载，上电模拟脱水状态，灯泡仍然不亮，用万用表测量主板上也没5V高电平送到驱动板上来，检测水位传感器电阻值13欧，再用频率档测它的频率37千赫左右，以前测的那些都是空水位时26千赫，但那些水位传感器与这个不一样，它们的电阻值也不相同，一般那些都是35欧左右，所以也不知道现在这个到底坏没坏，手里有几个水位传感器，但型号不一样，换上去直接就显示故障代码FR，难道真的要把电脑板和水位传感器一起购买？看到显示屏上什么都正常，操作所有的功能都没问题，总感觉电脑板损坏的几率不大，于是又把目标放在水位传感器上，用嘴吹气里面的彭涨腔也在动，但感觉行程很小，于是用十字螺丝批把水位调整旋钮反时针转动，再用嘴吹气吸气数次，再用螺丝刀顺时针把水位调整旋钮调回原位，再吹气感觉比先前行程大了很多，接着用导线连接到电脑板上，通电直接选择脱水，稍等片刻，灯泡终于亮了，再用万用表频率档测水位传感器的频率41千赫，原来这个型号的水位传感器的空水位频率是41千赫，先前测它是37千赫，程序判断洗衣机里水沒放干，所以没发出脱水电机转动的指令。

经过反复模拟其它功能都正常，第二天到用户家装上机器后，实际运行，一切都正常了，原来主要由于水位传感器里磁芯在线圈里卡住了，水放干后不能弹回空水位的位置，系统检测以为里面水沒放干，不输出脱水指令。
