海尔冷藏柜内漏重新盘管维修过程-
立式冷藏陈列柜不制冷开机几十分钟后,手摸高压管发烫,而低压管接近常温(正常情况下是0℃左右,有轻微的霜露),判断为制冷剂渗漏。这些冷藏柜的蒸发器一般采用的是非铜管材料盘制的,使用日久后就会出现霉烂现象,因此,维修采取重新盘管的方法。
1、盘管

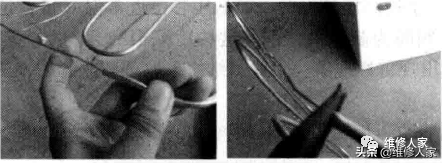

铜管直径为6mm,可以手工盘管也可以用盘管器盘管,如图所示。
根据经验盘管的行宽度为80mm左右,行长度与总宽度在现场比对即可。若想精确算出盘管的宽度,可以用小磁铁来吸附柜内的间距,此时即可得到实际的行宽度。盘好的蒸发器如下图所示。
2、在柜内的右后侧打孔
在柜内的右后侧打孔,这与压缩机的吸气口距离近,蒸发器与毛细管采取同一个孔通过, 可用电钻或直接用合适的十字螺丝刀打孔。

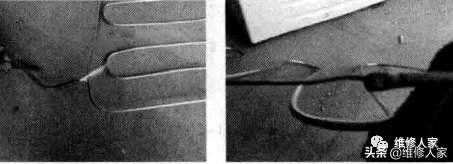

3、焊接毛细管
管先插入铜管,用钳子轻轻压扁,最后对封口进行整形,焊接毛细管,焊接好后剪去2m左右的长度。
4、固定蒸发器
把蒸发器与毛细管的两个管头同时穿过提前打好的孔,摆正蒸发器。从上到下用自攻螺钉固定铜管,边整形边固定,直到全部固定完毕。
5、把多余的毛细管盘起来
在冰柜的后背,把多余的毛细管盘起来,同时铜管上包裹上保温材料。
6、焊接管路
焊掉原铜管接头,如下图(a)所示。
焊掉原干燥过滤器,如上图(b)所示。
在工艺口上焊接好三通维修阀,刮净原冷凝器接头的污物后,正确插入新的干燥过滤器,然后焊接干燥过滤器,毛细管插入干燥过滤器,焊接该接头。
7、充氟、检漏

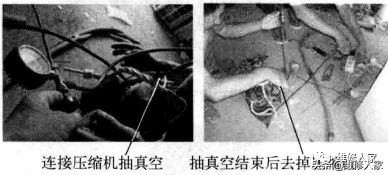

用压缩机抽真空,连接制冷剂罐,排空后充氟,充氟结束后,关闭三通维修阀与制冷剂罐阀。检漏后,如找出漏点,要重新进行补焊接。
8、抽真空、充氟
重新抽真空、充氟、检漏后,没有发现漏点。
9、试机
把电子温度计的探头置于冰柜的内部,此时柜内温度显示为32.8℃,。
通电开机,压缩机工作10min左右,用手触摸吸气管、排气管、干燥过滤器的温度。吸气管附近结霜比较严重,如图 (a)、(b)所示。柜内温度在28. 5℃时,已经有结霜现象,表明加氟过量了,如图(c)、(d)所示。
打开维修阀,快速放掉一些制冷剂,然后继续试机,直到正常。
