海尔冷藏柜常见电路故障检修

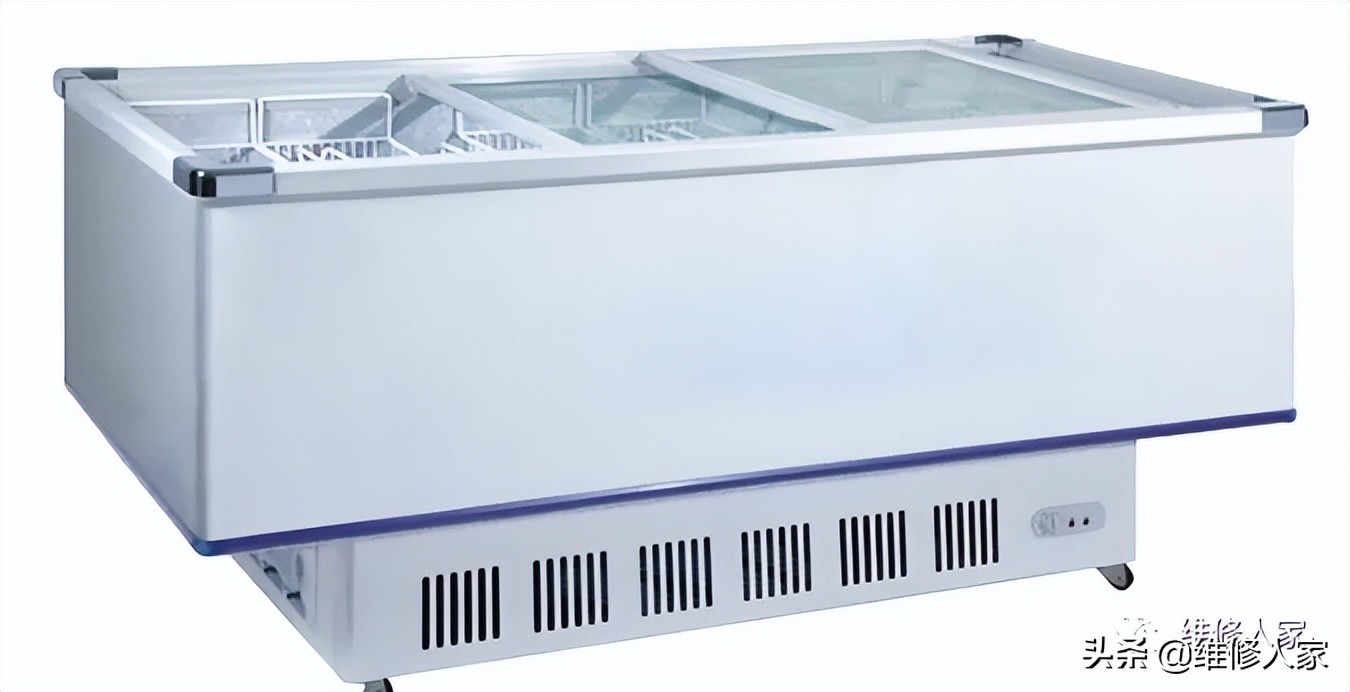

冷藏服务柜是一种可移动的轻型冷藏柜,主要用于展示和销售肉类、果蔬等冷藏保鲜食物。其外观轻巧大方、移动方便,机组和柜体一体化。安装和使用方便,适用于中小型超市、便利店等。
一款根据实物测绘的典型冷藏服务柜电路如下图所示,电路由电源、制冷控制、除霜控制、照明及指示四个单元构成。
例1:插上电源插头后,整机不工作。
分析检修:若电源指示灯LD不亮,说明AC220V未送达,一般是电流保险FU熔断(要查明过流原因后,方可更换FU试机)电源插头XP或开关SW1接触不良及引线断脱。若指示灯LD亮,说明市电输入正常,由于压缩机MC、风机MV是PT的①、③脚和RL-2 的③、⑤脚并联供电,同时断路的可能性很小,因此应检查温控器是否调节在停(“OFF”)挡。
例2:不制冷,照明灯LA正常。
分析检修:照明灯正常,说明AC220V市电供电正常。不能制冷的主要原因有:
1、制冷温控器sT2不良,可能是内部常闭触点烧损导致接触不良,或ST2动作(断开)后不能自动复位闭合;
2、若加电后工作指示灯LG亮,则为压缩机MC损坏或接线断路;
3、压缩机MC由定时器PT的①、③脚及RL-2 的③、⑤脚并联供电,两路同时断线、开路或触点接触不良的可能性不大。但如果定时器PT内部同步电机 MP损坏或机械定时机械卡滞,使内部触点的①、③脚接通,①、④脚断开,则一直处于除霜状态不制冷。
例3:制冷不停,工作指示灯LG常亮。
分析检修:此故障是压缩机MC两端始终加有AC220V工作电压所致。
1、由于压缩机MC为PT的①、③脚和RL-2 的③、⑤脚并联供电,只要其中任意一路接通,压缩机MC就工作不停,刚好使计时器停在①、④脚接通位置,压缩机MC一直有电;
2、继电器RL-2的③、⑤脚触点因打火放电等原因,粘焊在一起不能分离;3、定时器PT的①、④触点接触不良、除霜温控器ST1常闭触点接触不良或不能复位闭合、继电器RL线圈断路,均会导致RL不吸合处于释放状态,触点 RL-2的③、⑤脚接通压缩机电源;
4、若在6h制冷期间内,柜内温度已很低甚至结冰,压缩机仍不停机,是温控器ST2失灵所致,通常是常闭触点粘结在一起不能分断,或者ST2放置位置发生改变造成的。
例4:制冷效果差,柜内温度降不下来。
分析检修:制冷效果差的原因,在制冷系统可能存在冷凝器积尘过厚散热不良,制冷剂流动管路不畅通或堵塞、制冷剂泄漏等。在电路方面的主要原因为:
1、市电电压低或不稳定;
2、散热风机MV损坏或连接断脱,导致冷凝器散热不良;
3、冷负荷过重,柜内通风差、环境温度过高、柜内结霜结冰过厚等;
4、柜门封闭不严,开门次数多或开门时间长。
