海尔空调50柜机显示E8维修一例
这是八月份修的一台空调,用户打电话说开机五分钟报E8,内外机都转,会制冷但是制冷不好...... 第一反应感觉有点奇怪,空调都报内机板与显示板通讯故障了,怎么还能开机呢?但是报E8却是千真万确,不管它了,上门再说。

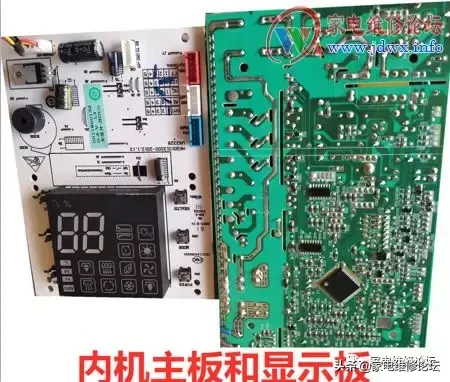

上门试机,却是用户所说,遥控开机,屏幕没有温度显示,只显示00,然后导风板打开,内风机启动,一会儿外机也开始工作,但是外机虽说工作了,但是一直低频运转,制冷不好,既然知道是内机板或者是显示板问题,就不浪费时间了,报价拆板走人,内机板和显示板如下图:
内机上电开机,万用表粗侧通讯端子,12伏有,通讯电压在6伏左右大幅度摆动,好像正常,检查主板和显示板上通讯电路元件,没发现明显损坏,有点小麻烦,老规矩,先缕缕工作状态,估计能找到突破口,开机导风板能打开,内机也会转,过后外机也能转,说明显示板发送信号正常,内机板也接收到了开机信号,也能根据遥控接收的信息工作,显示00可能是主板发送的信号显示板没接收到,主板发送的信号包括外机工作状态,内机工作状态,当然包括内机探头检测的数据,这样就合理了,显示板检测不到外机情况,外机强制低频,制冷不好,接收不到内机板送来的温度信息,屏显00,合情合理。看来故障就在主板发送到显示板接收这一路了,主板和显示板通讯如下。
用万用表仔细测量主板发送电路和显示板接收电路,均没发现问题,电压波动明显,无短路和开路,看来得动点真格的了,随即拿出示波器,一戳之下,元凶现形,显示板接收三级管集电极居然出现一个台阶,基极很正常,如下图:

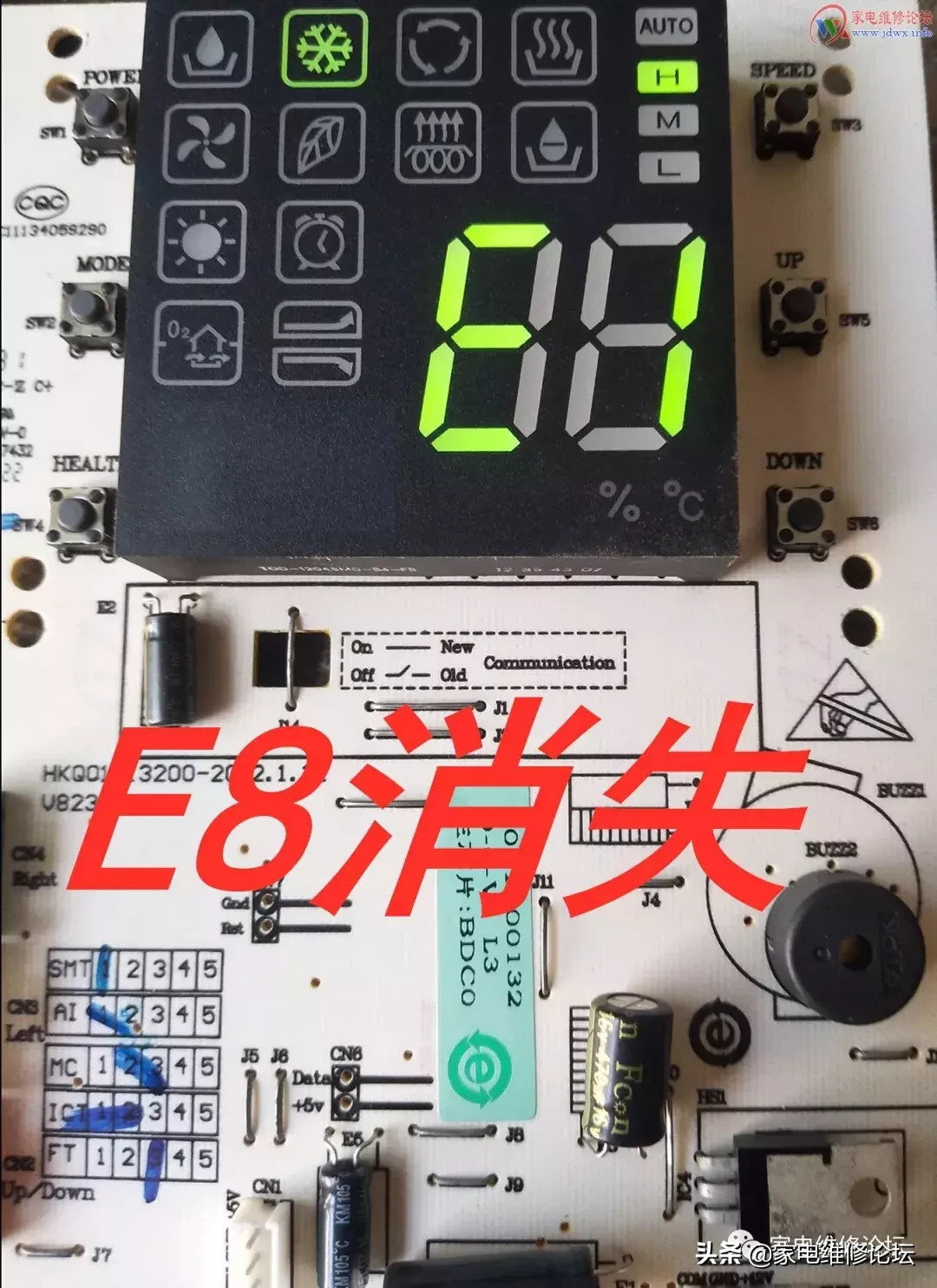

看来这个显示板接收三级管不咋地了,马上换了试机,波形好看多了,而且屏显E1,裸板试机,风机探头都没有,显示E1很正常,只要不显示E8就行。
此故障就是显示板接收三极管不良,主板的数据无法传输到显示板造成的。至于为什么还能开机,我也不知道,可能软件设定吧,别问我有没有图纸,这冷门东西没地儿找,线路都是自己跑出来的,不一定对,乐呵乐呵得了。
